转盘共聚焦CSU系列

『01| 成像原理』

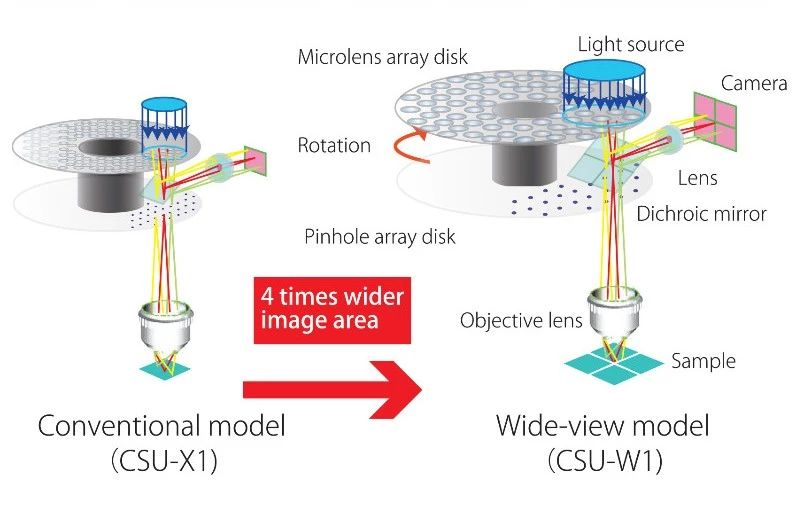

采用转盘式共聚焦发明者Yokogawa的微透镜增强型Nipkow碟片（20,000个针孔）扫描包含由马达固定的双转盘设计，旋转时可对视野进行快速多光栅扫描（约1000个激光束），其中Nipkow转盘碟片含有20,000个针孔，第二个转盘碟片含有同样数量的微透镜，可以使激光汇聚进入到每一个针孔。在我们的优化系统里，设计了针孔和微透镜协同模式来完善光栅扫描。

『02 | 产品选型』

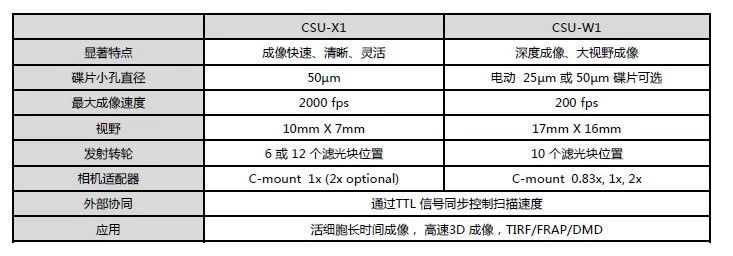

简单总结一下，两款产品各有其独特之处，CSU-X1侧重速度快，CSU-W1侧重视野大。

『03 | 应用实例』

▲活体斑马鱼荧光强度最大投影

物镜40x 1.15NA WI

左侧宽场，右侧 CSU-X1成像

CSU-X1成像显示出详细z 轴结构，非焦面上的光斑减少

▲CSU-W1获取的小鼠胚胎发育早期的活细胞长时间大视野成像
